Арматура каркаса теплиці з Китаю для міцних і стабільних тепличних конструкцій

YS STEELвиробляє каркасну арматуру теплиць для тунельних теплиць, багатопролітних комерційних теплиць, тіньових будинків, садових теплиць і політунелів. Продукти розроблені таким чином, щоб скоротити свердління та зварювання на місці, дозволяючи швидше збирати стандартними ручними інструментами. У фітингах використовується затискний принцип, що забезпечує міцне механічне зчеплення без пошкодження оцинкованого шару труб.

Стандарти основних матеріалів

Марка основної сталі безпосередньо впливає на міцність і довговічність кріплення каркаса теплиці. YS STEEL використовує три основні марки сталі залежно від типу фітинга та необхідної вантажопідйомності.

• Сталь Q195:Використовується для легких хомутів, трубних сідел і невеликих кронштейнів. Він забезпечує хорошу формувальність і підходить для теплиць хобі та слабовітряних зон.
• Сталь Q235:Стандартний вибір для більшості каркасних пристосувань для теплиць. Він забезпечує відмінний баланс міцності на розрив, зварюваності та вартості. Використовується для конькових з’єднувачів, опорних плит, поперечних з’єднань і кронштейнів для ринв.
• SPCC холоднокатана сталь:Використовується там, де потрібні точні допуски на розміри та гладка поверхня. Фітинги SPCC поширені в попередньо оцинкованих виробах і роздрібних наборах теплиць із порошковим покриттям.

Порівняння хімічного складу

Механічні властивості

Розмірні параметри та сумісність труб

Однією з найпоширеніших проблем при установці є вибір фітинга, який не відповідає дійсному зовнішньому діаметру труби теплиці. Стандартні фітинги теплиці YS STEEL сумісні з наступними зовнішніми діаметрами труб.

• 19 mm
• 22 мм
• 25 мм
• 32 мм
• 38 mm
• 42 мм
• 48 мм
• 50 мм
• 60 мм
• 76 мм

Кожна модель фітинга має визначений діапазон зовнішнього діаметра труби. Наприклад, поперечний з’єднувач 25–32 мм може приймати як труби 25, так і 32 мм, тоді як фіксований ребристий з’єднувач 42 мм оброблений спеціально для труби 42 мм. Внутрішній діаметр хомута трохи більший за зовнішній діаметр труби, щоб забезпечити товщину оцинкування та спростити монтаж, але не настільки великий, щоб зменшити контактний тиск.

Таблиця допусків розмірів

Основні категорії продукції та характеристики

Асортимент арматури для теплиць від YS STEEL поділяється на вісім основних категорій. Кожна категорія включає кілька моделей на основі розміру труби, кута та обробки.

Конькові з’єднувачі

Конькові з’єднувачі з’єднують труби даху на вершині теплиці. Зазвичай вони постачаються як блоки з фіксованим або регульованим кутом. Standard angles are 45°, 60°, 90°, and 120°. Корпус роз'єму штампований зі сталі Q235 і оцинкований гарячим способом після зварювання. Отвори для болтів підтримують кріплення M8 або M10 залежно від моделі.

Опорні плити та анкерні ніжки

Опорні плити передають вертикальне навантаження каркаса теплиці на грунт або бетонну основу. Вони виготовляються зі сталевого листа Q235 товщиною 2,0–3,0 мм і можуть постачатися з попередньо пробитими анкерними отворами для заземлених болтів M10 або M12. Стандартні розміри опорної плити 100×100 мм, 120×120 мм і 150×150 мм.

Перехресні з'єднувачі

Перехресні з’єднувачі з’єднують дві труби, які перетинаються під кутом 90°. Вони зазвичай використовуються для з’єднань балок і кріплення покрівлі. З’єднувач використовує конструкцію затискача з двох частин із чотирма болтами. Стандартні моделі охоплюють комбінації труб від 22×22 мм до 48×48 мм.

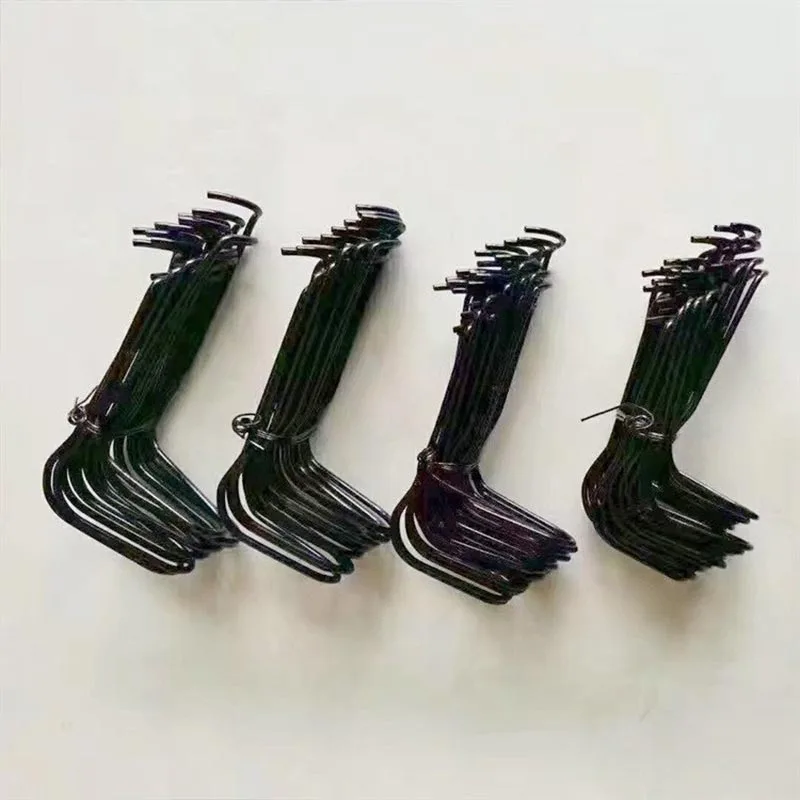

Трубні хомути та сідла

Хомути для труб закріплюють труби на плоских поверхнях або інших трубах. Для кріплення прогонів до крокв використовуються хомути. Ширина затиску варіюється від 20 мм до 50 мм в залежності від навантаження. Товщина матеріалу коливається від 0,8 мм для легких сідлоподібних хомутів до 1,5 мм для структурних трубних хомутів.

Затискачі для прогонів

Затискачі для прогонів з’єднують горизонтальні прогони з основними арочними трубами. Вони дозволяють швидко встановити без свердління труби. Затискач обертається навколо труби арки та забезпечує плоске сидіння для обрешітки. Стандартні обрешітки підтримують зовнішній діаметр труб від 25 мм до 50 мм.

Кронштейни водостоку

Кронштейни водостоку використовуються в багатопролітних теплицях для підтримки профілю водостоку і з’єднання суміжних арок даху. Ці фітинги виготовлені з гарячеоцинкованої сталі товщиною 2,0–3,0 мм і розраховані на високі вертикальні навантаження. Стандартні моделі підходять для арочних труб діаметром 32 мм, 42 мм, 48 мм і 60 мм.

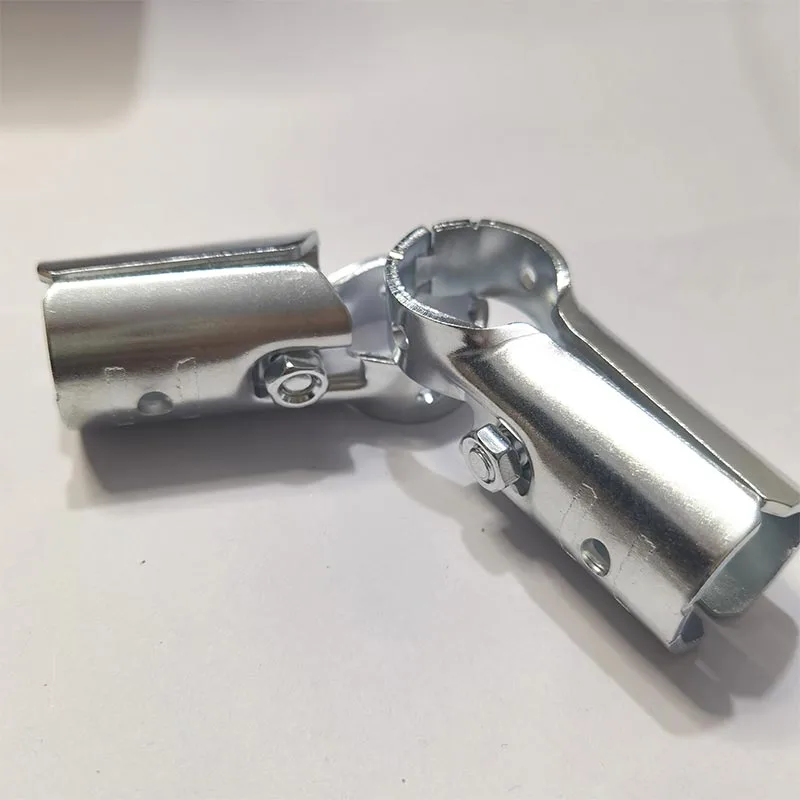

Поворотні з'єднання

Поворотні з'єднання дозволяють регулювати кут між двома трубами. Вони зазвичай використовуються для колінних бандажів і діагональних вітрових бандажів. З’єднання може повертатися від 0° до 180° і фіксується в положенні центральним болтом. Стандартні моделі вміщують труби 22 мм, 25 мм, 32 мм, 42 мм і 48 мм.

Кутові фітинги

Кутові фітинги підсилюють кутові з’єднання та перешкоджають бічному переміщенню. Вони постачаються у вигляді фіксованих кронштейнів на 45° або 90° або у вигляді пластин із регульованим кутом. Товщина фітинга зазвичай становить 1,5–2,5 мм, з гарячим цинкуванням або порошковим покриттям.

Таблиця огляду асортименту продукції

Обробка поверхні та захист від корозії

Тепличне середовище тепле і вологе, що прискорює корозію металу. Від обробки поверхні арматури каркаса теплиці залежить, скільки років конструкція буде залишатися безпечною і візуально прийнятною. YS STEEL пропонує три основні види обробки поверхні.

Попередньо оцинковане покриття

Попередньо оцинкована фурнітура виготовляється зі сталевого листа, оцинкованого перед штампуванням і формуванням. Шар цинку тонкий, але рівномірний, зазвичай 10-20 мкм. Це оздоблення є економічно ефективним і добре підходить для невеликих теплиць, тимчасових конструкцій і сухого внутрішнього клімату. З часом на обрізаних краях може з’явитися легка корозія, яку можна відремонтувати фарбою, збагаченою цинком.

Гаряче оцинковане покриття

Гарячеоцинковані фітинги спочатку формують, а потім занурюють у розплавлений цинк. Отриманий цинковий шар має товщину 40–85 мкм і покриває всі поверхні, включаючи краї та точки зварювання. Це рекомендоване оздоблення для комерційних теплиць, прибережних районів, регіонів з високою вологістю та будь-яких споруд, які, як очікується, прослужать більше 10 років. Матова сіра поверхня також забезпечує чудову стійкість до стирання під час транспортування та встановлення.

Порошкове покриття

Порошкове фарбування наноситься на попередньо оцинковану або оцинковану основу. Порошковий поліефірний шар має товщину 80–120 мкм і доступний у зеленому, чорному, сірому та нестандартних кольорах RAL. Фурнітура для теплиць з порошковим покриттям використовується в роздрібних садових центрах, виставкових теплицях і житлових проектах, де зовнішній вигляд так само важливий, як і функція.

Таблиця продуктивності обробки поверхні

Вантажопідйомність і конструктивні характеристики

Вантажопідйомність каркасної арматури теплиці не є єдиною фіксованою величиною. Це залежить від типу фітинга, товщини сталі, марки болта, діаметра труби та геометрії рами. YS STEEL надає інженерні рекомендації на основі типових проектів теплиць.

• Вертикальне навантаження конькового з'єднувача:1200–2500 Н на з’єднувач залежно від зовнішнього діаметра труби та розміру болта.
• Вертикальне навантаження опорної плити:2000–5000 Н на плиту на бетонній основі з анкерами M12.
• Навантаження на зсув поперечного з'єднувача:800–1800 Н на роз’єм.
• Стійкість до підйому кліпси:500–1200 Н залежно від ширини затискача та товщини матеріалу.
• Вертикальне навантаження кронштейна водостоку:1500–3500 Н на кронштейн.
• Згинальний момент шарніра:20–60 Н·м залежно від розміру труби та натягу болта.

Для регіонів із сильним вітром і сильним снігом конструкція рами повинна включати діагональні зв’язки, зменшену відстань між кріпленнями та додаткові точки кріплення. Інженери YS STEEL можуть переглянути креслення рам і надати конкретні рекомендації щодо встановлення для вітру до 160 км/год і снігового навантаження до 75 кг/м².

Технічні характеристики кріплення

Більшість арматури каркасу для теплиць від YS STEEL постачається з відповідними болтами, гайками та шайбами. Клас кріплення відповідає класу навантаження на кріплення.

Процес контролю якості

Кожна партія каркасної арматури для теплиць перед відправкою проходить задокументований процес контролю якості. Потік контролю якості включає такі точки перевірки.

• Сертифікат сировини та перевірка товщини
• Перевірка розмірів першої частини після штампування
• Точкове зварювання та візуальне випробування на міцність зварних з’єднувачів
• Перевірка товщини цинкування за допомогою магнітного датчика
• Випробування на корозію сольовим туманом відбирають кожні 5000 штук
• Перевірка придатності монтажу зі стандартною оцинкованою трубою
• Випробування моменту затягування болтів на випадково відібраних зразках фітингів
• Остаточна перевірка упаковки та транспортної марки

Кожне відправлення включає докладний звіт про перевірку та сертифікат матеріалу, якщо вимагається. YS STEEL підтримує сертифікацію ISO 9001 для управління якістю та може забезпечити сторонні перевірки SGS, BV або TUV для великих замовлень.

Інструкції зі встановлення

Правильна установка має важливе значення для тривалої стабільності рами. Наступні професійні рекомендації допомагають будівельникам теплиць уникнути найпоширеніших помилок при монтажі.

• Виберіть правильний фітинг для зовнішнього діаметра труби. Нещільне прилягання зменшує силу затиску та дозволяє рухати трубу.
• Повністю вставляйте труби у фітинг, поки вони не досягнуть внутрішнього упору або повної глибини затискача.
• Спочатку частково затягніть усі болти, вирівняйте раму, а потім додайте остаточний крутний момент у діагональній послідовності.
• Не перевищуйте рекомендований момент затягування болтів. Надмірне затягування може позбавити різьбу або деформувати фітинг і трубу.
• Для фурнітури з регульованим кутом зафіксуйте кут після остаточного вирівнювання рами, щоб уникнути випадкового зсуву.
• У прибережних місцях промивайте раму прісною водою кожні три місяці, щоб видалити відкладення солі.
• Подряпані або порізані оцинковані краї підфарбуйте спреєм холодного цинку під час встановлення та під час щорічного технічного обслуговування.

Загальні програми

Арматура для теплиць YS STEEL використовується в широкому діапазоні захищених сільськогосподарських і садових споруд.

• Однопролітні тунельні теплиці:Конькові з’єднувачі, опорні плити та хомути для труб формують арочний дах і бічні конструкції.
• Багатопролітні промислові теплиці:Кронштейни водостічної жолоби, затискачі для обрешітки та поперечні з’єднувачі створюють модульну систему даху та водостоку.
• Shade houses:Поворотні з’єднання та кутові скоби підтримують тканинні рами штор і діагональні розкоси.
• Садові теплиці:Конькові з’єднувачі та опорні пластини з порошковим покриттям відповідають естетиці житлових приміщень, забезпечуючи структурну підтримку.

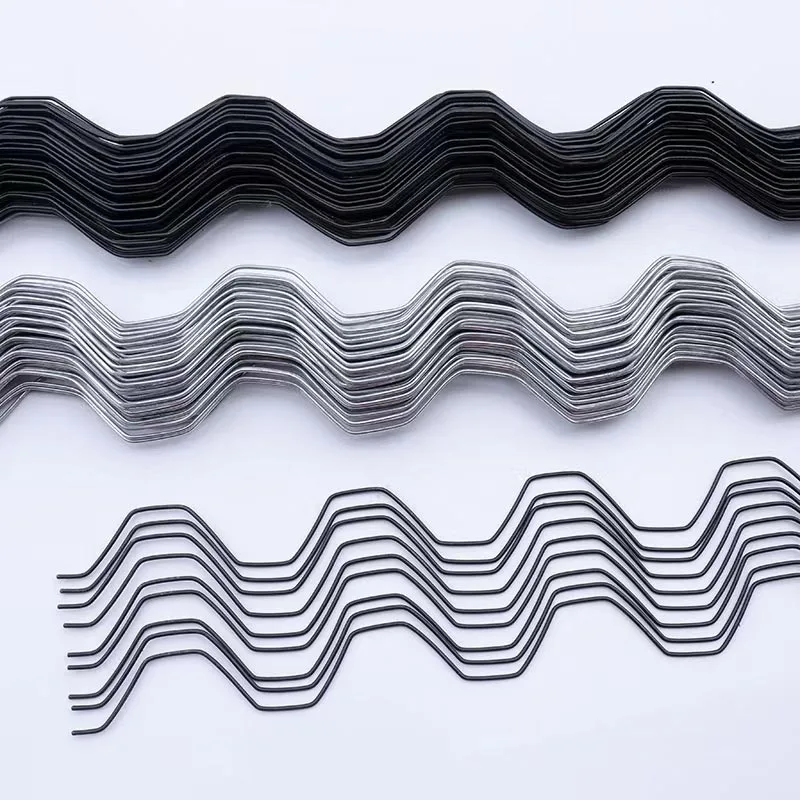

• Політунелі:Попередньо оцинковані трубні хомути та сідлові хомути закріплюють канали фіксації поліетиленової плівки на рамі.

Часті запитання

Які розміри труб підтримують арматури теплиць YS STEEL?

Стандартна арматура каркаса теплиці підтримує зовнішні діаметри труб від 19 мм до 76 мм. Для будівництва теплиць найчастіше використовуються розміри 25 мм, 32 мм, 42 мм і 48 мм. Кожна модель фітинга має певний діапазон зовнішнього діаметра труби, зазначений у специфікації продукту. Для нестандартних розмірів труб YS STEEL може розробити індивідуальні інструменти та виготовити сумісні фітинги протягом 30–45 днів залежно від складності конструкції.

Як вибрати між попередньо оцинкованими та гаряче оцинкованими фітингами?

Попередньо оцинкована фурнітура виготовляється зі сталевого листа, який оцинковується перед формуванням. Вони мають тонший шар цинку 10–20 мкм і найкраще підходять для невеликих оранжерей, тимчасових споруд і сухих внутрішніх ділянок. Гарячеоцинковані фітинги спочатку формуються, а потім занурюють у розплавлений цинк, створюючи покриття товщиною 40–85 мкм, яке покриває всі краї та точки зварювання. Для комерційних теплиць, прибережних регіонів, середовищ із високою вологістю або будь-яких споруд, які, як очікується, прослужать понад 10 років, гарячеоцинковані фітинги є сильнішим довгостроковим вибором.

Чи можна використовувати арматуру теплиці YS STEEL з ПВХ або алюмінієвою трубою?

Так, за умови, що зовнішній діаметр труби відповідає розміру фітинга. Фітинги призначені в основному для сталевих труб, але вони можуть затискати труби з ПВХ або алюмінію, якщо товщина стінки достатня для стиснення болта. Для тонкостінного алюмінію використовуйте менший момент затягування або вставте гумову втулку, щоб запобігти деформації труби. Завжди підтверджуйте фактичний зовнішній діаметр труби перед замовленням, оскільки номінальні розміри ПВХ-труби часто відрізняються від стандартів зовнішнього діаметра сталевих труб.

Чи сумісна фурнітура з комплектами теплиць інших брендів?

У більшості випадків так. Арматура для рам теплиць YS STEEL відповідає загальним стандартам зовнішнього діаметра труб, які використовуються виробниками комплектів для теплиць у всьому світі. Однак форма підгонки, відстань між болтовими отворами та ширина затискача можуть відрізнятися залежно від бренду. Перед замовленням поділіться наявним діаметром труби, кресленнями рами та фотографіями оригінальних фітингів. YS STEEL може підтвердити сумісність або запропонувати еквівалентну модель зі стандартного асортименту.

Яка мінімальна кількість замовлення та термін виконання?

Для стандартної фурнітури каркаса теплиці мінімальна кількість для замовлення становить 500 штук на модель. Приймаються замовлення змішаних моделей у повних коробках. Доступні зразки замовлення від 5 до 20 штук для тестування та перевірки розмірів. Стандартний термін виготовлення становить 15–25 днів після підтвердження депозиту. Нестандартні розміри, спеціальні покриття або приватне пакування можуть збільшити час виконання замовлення до 30–45 днів залежно від обсягу замовлення та вимог до інструментів.

Чи містяться у фітингах болти, гайки та шайби?

Більшість арматури теплиці YS STEEL постачається в комплекті з відповідними болтами, гайками та шайбами, якщо замовник не вкаже інше. Стандартні класи болтів становлять 4,8 і 6,8, причому 8,8 доступний для з’єднань коньків і жолобів з високим навантаженням. Кріплення з нержавіючої сталі та типи різьблення на замовлення можна замовити окремо. Якщо ви віддаєте перевагу закупівлі кріплень на місці, фурнітура також може постачатися без фурнітури.
