Професійний виробник машинного кріплення для промислового обладнання та важкої техніки

Кріпильні елементи машин — це механічні компоненти, які використовуються для з’єднання або кріплення двох або більше частин у промислових машинах, каркасах обладнання та структурних системах. Вони включають болти, гвинти, гайки, шайби, шпильки, штифти та заклепки. На відміну від фурнітури загального призначення, кріпильні деталі машин повинні відповідати певним стандартам щодо міцності на розрив, допуску різьблення, обробки поверхні та стійкості до корозії. Вони часто виготовляються відповідно до специфікацій ISO, DIN, ASTM, ASME, BS, JIS або GB і мають відстежувані теплові числа та сертифікати матеріалів.

YS STEELфокусується на високоміцних і прецизійних кріпильних елементах, які надійно працюють за високого крутного моменту, повторюваних циклів навантаження та суворих умов навколишнього середовища. Асортимент продукції охоплює метричні та британські розміри, за запитом доступні нестандартні довжини різьби, стилі головок і обробка поверхні.

Види машинного кріплення

Різні конструкції з’єднань вимагають різних типів кріплень. Найпоширеніші категорії, які надає YS STEEL, включають:

• Болти з шестигранною головкою:Універсальні кріплення з шестигранною головкою, придатні для затягування ключем. Використовується в двигунах, коробках передач і структурних з'єднаннях.

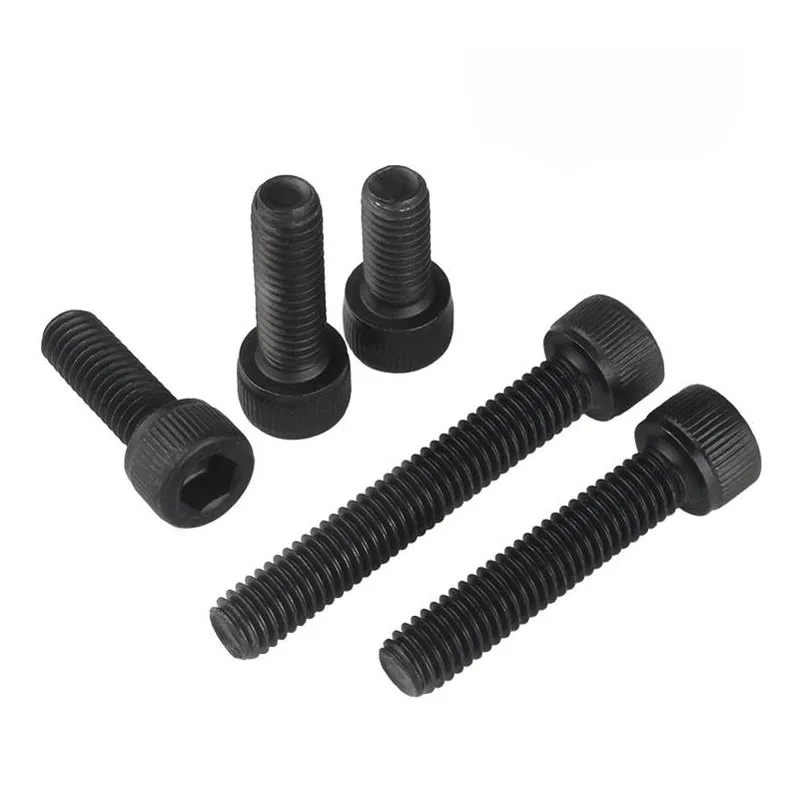

• Гвинти з головкою під внутрішній ключ:Циліндрична головка з внутрішнім шестигранним приводом ідеально підходить для компактних приміщень і верстатів, де потрібна висока сила затиску.

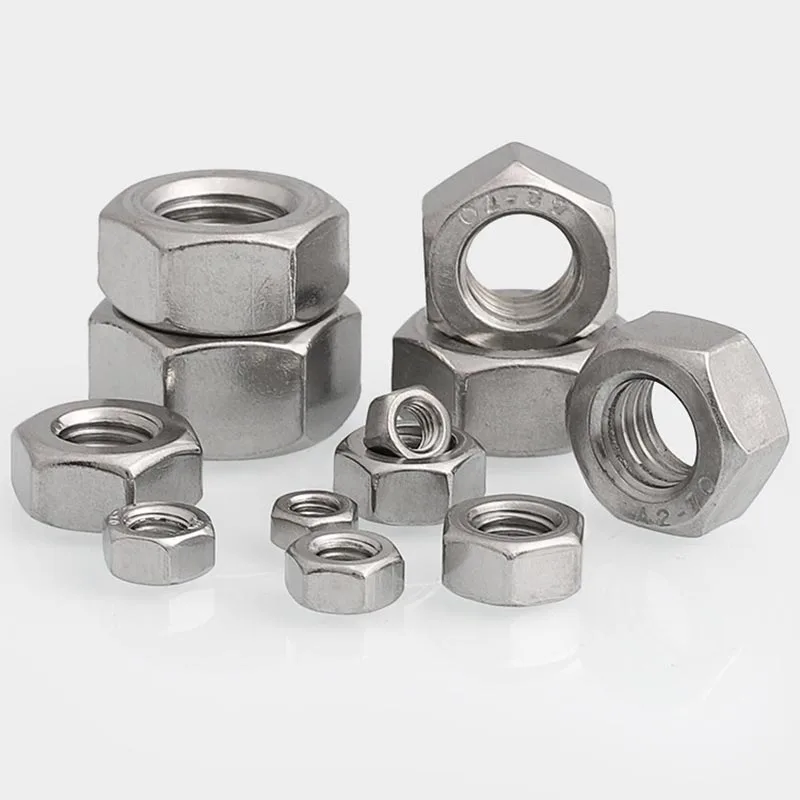

• Шестигранні гайки та важкі шестигранні гайки:У поєднанні з болтами або різьбовими шпильками для створення надійного з’єднання. Важкі шестигранні гайки мають ширшу опорну поверхню для конструкцій.

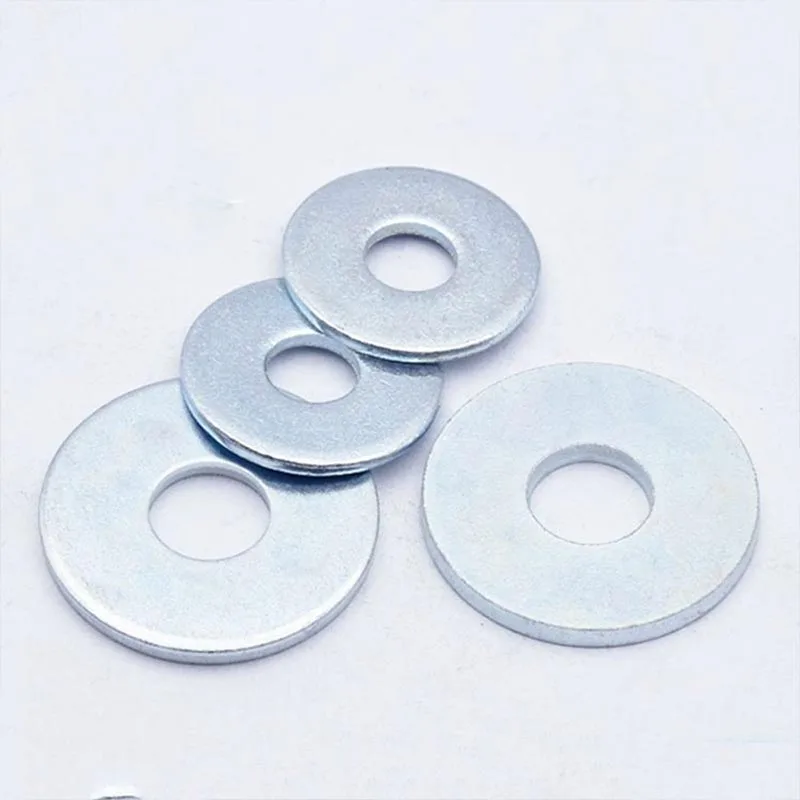

• Плоскі шайби:Розподіліть навантаження болта на більшу поверхню, запобігаючи пошкодженню сполучного матеріалу.

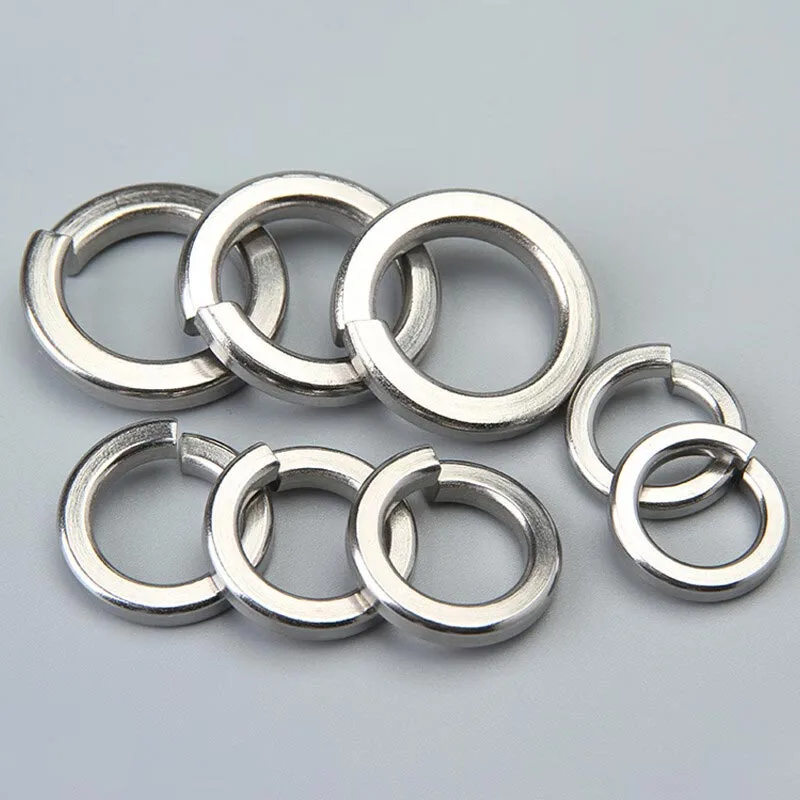

• Пружинні та стопорні шайби:Забезпечте силу осьової пружини, щоб протистояти ослабленню, викликаному вібрацією.
• Різьбові шпильки та шпильки:Стержні з безперервною різьбою, які використовуються для натягування, анкерування та регульованих з’єднань.
• Дюбельні штифти та штифти:Прецизійні штифти, які використовуються для вирівнювання компонентів машини або передачі навантажень на зсув.
• Заклепки та глухі заклепки:Постійні кріпильні елементи для листового металу та конструктивних вузлів, де доступ обмежений з одного боку.
• Анкери та вставки:Спеціальні кріплення для бетону, цегляної кладки або м’яких основних матеріалів.

Класи матеріалів і механічні властивості

Вибір правильного сорту матеріалу безпосередньо впливає на продуктивність кріплення, термін служби та безпеку. YS STEEL виробляє кріплення машин із таких поширених матеріалів:

• Вуглецева сталь:Класи 4.6, 4.8, 5.6, 5.8, 8.8, 10.9 для болтів і гвинтів. Вуглецева сталь забезпечує чудове співвідношення міцності та вартості та підходить для більшості внутрішніх і зовнішніх застосувань з належним покриттям.
• легована сталь:Класи 10.9, 12.9 для високоміцних застосувань. Кріпильні деталі з легованої сталі гартуються та відпускаються для досягнення міцності на розрив до 1220 МПа або вище.
• Нержавіюча сталь:Марки A2 (304) і A4 (316), а також марки дисперсійного зміцнення, такі як 17-4PH. Кріплення з нержавіючої сталі стійкі до корозії, окислення та хімічного впливу, що робить їх ідеальними для харчового, морського та фармацевтичного обладнання.
• Латунь і мідні сплави:Використовується там, де необхідна електропровідність або іскронепроникність.
• Титан:Клас 2 і клас 5 (Ti-6Al-4V) для аерокосмічної та високопродуктивної техніки, де зниження ваги є критичним.

Діапазон твердості суворо контролюється. Наприклад, болт класу 8.8 зазвичай має твердість 22–32 HRC, тоді як болти класу 12.9 варіюються від 39–44 HRC. YS STEEL перевіряє твердість, міцність на розрив, межу текучості, подовження та ударну в’язкість за допомогою власних випробувань і сторонніх лабораторій.

Технічні характеристики товару та розмірні параметри

У наведеній нижче таблиці підсумовано ключові параметри продукту для кріпильних деталей машин YS STEEL. Ці значення служать загальним посиланням; фактичні розміри та властивості залежать від обраного стандарту та класу.

Додаткові відомості про параметри

• Допуск на номінальний діаметр відповідає стандарту ISO 4759-1 клас A (точність) або клас B (стандарт). Для гвинтів із головкою під внутрішній ключ допуск на різьблення становить 6 г для зовнішньої різьби та 6Н для внутрішньої різьби.
• Параметри кроку різьби включають метричну серію ISO (M6-1.0, M8-1.25, M10-1.5) і точну (M8-1.0, M10-1.25, M12-1.5). Імперські кріплення відповідають серіям UNC, UNF і UN відповідно до ASME B1.1.
• Механічні властивості перевірені відповідно до ISO 898-1 для болтів з вуглецевої та легованої сталі, ISO 898-2 для гайок і ISO 3506 для компонентів з нержавіючої сталі.
• Шорсткість поверхні після механічної обробки зазвичай становить Ra 3,2 мкм або вище для опорних поверхонь. Зняття задирок і зняття фаски виконується на всіх нарізаних різьбах.
• Довжина різьбового зачеплення повинна бути принаймні в 1-1,5 рази номінального діаметра для наскрізних з'єднань і в 2-2,5 рази для різьбових глухих отворів.
• Значення випробувального навантаження для звичайних марок: 8.8 випробувальне навантаження на болт становить 580 МПа, 10.9 — 830 МПа, 12.9 — 970 МПа (для метричних розмірів нижче M16). Більші діаметри можуть мати дещо знижені значення відповідно до ISO 898-1.

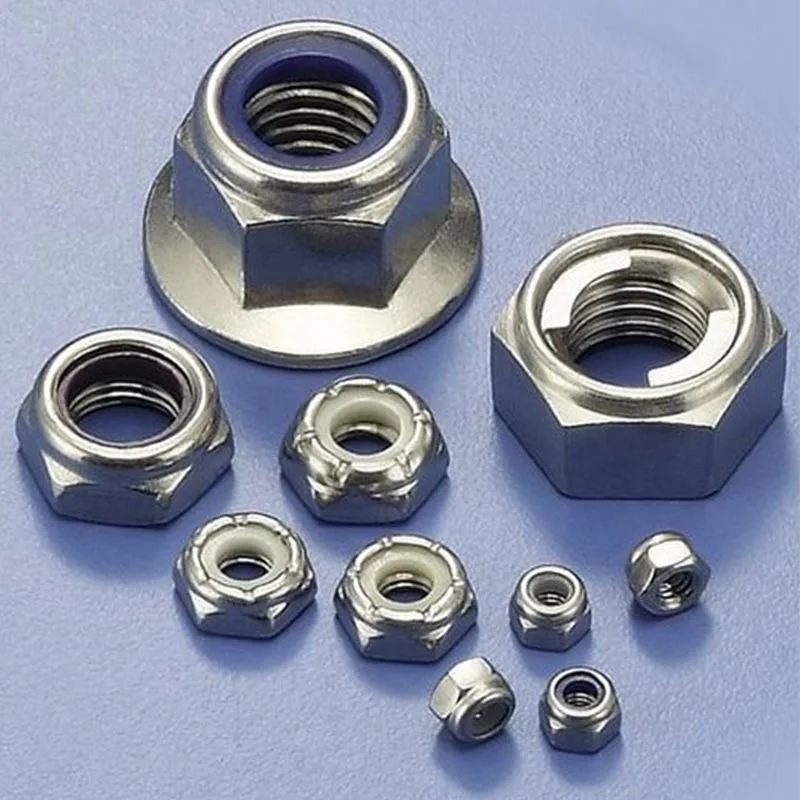

• YS STEEL пропонує накладки для фіксації різьби, нейлонові вставки та зубчасті поверхні фланців як додаткові функції для вузлів, схильних до вібрації.

Покриття та обробка поверхонь

Оздоблення поверхні продовжує термін служби та запобігає гальванічній корозії. Кріплення машин YS STEEL доступні з такими покриттями:

• Оцинкування (прозоре, синє, жовте, чорне):Гальванічний цинк забезпечує основний захист від корозії для внутрішнього та помірно корозійного зовнішнього середовища. Товщина коливається від 5 мкм до 25 мкм. Жовтий цинк забезпечує кращу стійкість до сольових бризок, ніж прозорий цинк.
• Гаряче цинкування (HDG):Товщина покриття зазвичай становить 50–85 мкм, що відповідає ASTM A153 або ISO 10684. Підходить для конструкційної сталі, зовнішнього обладнання та морських середовищ. Зауважте, що HDG збільшує розміри різьблення, тому гайки нарізаються за розміром.
• Покриття сплавом цинк-нікель:Чудова стійкість до корозії, яка часто перевищує 1000 годин у нейтральному сольовому тумані. Використовується в автомобільній та гідравлічній техніці, де потрібна висока продуктивність без утворення товстого покриття.
• Фосфат і нафта:Забезпечує суху змащену поверхню, що зменшує тертя під час складання. Зазвичай використовується на високоміцних болтах, щоб допомогти досягти постійного попереднього натягу.
• Чорний оксид:Помірна стійкість до корозії з гладким чорним виглядом. Часто поєднується з маслом або воском для внутрішніх машинних компонентів.
• Покриття PTFE (тефлон):Покриття з низьким коефіцієнтом тертя забезпечує хімічну стійкість і легке збирання. Ідеально підходить для кріплення з нержавіючої сталі для запобігання задиранням.
• Dacromet / Geomet:Неелектролітичне цинково-алюмінієве лускове покриття з високою корозійною стійкістю та відсутністю ризику водневої крихкості. Підходить для високоміцних кріпильних деталей в автомобілях і вітроенергетиці.

Контроль якості та налаштування YS STEEL

YS STEEL підтримує суворий контроль якості протягом усього виробничого процесу. Усі кріпильні елементи машин виробляються із сертифікованої сировини з повною можливістю відстеження. Кожна партія включає сертифікат випробування матеріалу відповідно до EN 10204 3.1 або 3.2. Внутрішні випробування охоплюють перевірку розмірів, випробування на твердість, випробування на розтяг, вимірювання різьблення та вимірювання товщини поверхневого покриття. Перед відправленням можна організувати перевірку третьою стороною SGS, TUV або BV.

Можливості виготовлення на замовлення включають:

• Спеціальні довжини, діаметри та довжини різьби
• Нестандартні стилі головок, наприклад, фланцеві головки, Т-подібні головки або рим-болти
• Контрольовані допуски на різьбу для точних вузлів
• Індивідуальне покриття та кольорове оздоблення
• Упаковка в картонні коробки, поліетиленові пакети, піддони або маркування за бажанням клієнта
• Комплектація та асортиментні коробки для програм обслуговування, ремонту та експлуатації (ТО).

YS STEEL підтримує виробництво як прототипів, так і великосерійне виробництво із типовим часом виконання робіт 15–25 днів для стандартних розмірів і 25–45 днів для виробів на замовлення залежно від кількості замовлення та складності специфікації.

Промислові програми

Машинне кріплення від YS STEEL використовується в багатьох галузях промисловості:

• Важка техніка та конструкції:Для екскаваторів, бульдозерів, кранів і бетононасосів потрібні високоміцні болти та гайки, які витримують ударні навантаження та зовнішній вплив.
• Автомобіль і транспорт:Компоненти двигуна, системи підвіски та вузли шасі покладаються на постійне затискне навантаження та антикорозійне покриття.
• Енергія та виробництво електроенергії:Вітрові турбіни, гідроелектростанції та нафто- та газопроводи потребують кріплень із сертифікованою можливістю відстеження та стійкістю до водневої крихкості.
• Верстати та робототехніка:Гвинти з головкою під торцевий ключ і прецизійні штифти забезпечують точне вирівнювання та надійну роботу верстатів з ЧПК, роботизованих рук і елементів автоматизації.
• Сільське господарство та харчова промисловість:Кріпильні елементи з нержавіючої сталі стійкі до змивних хімічних речовин і вологи, що відповідає гігієнічним стандартам для обладнання, що контактує з харчовими продуктами.
• Гірнича справа та транспортування матеріалів:У конвеєрних системах, дробарках і сортувальних машинах використовуються важкі шестигранні болти та контргайки, щоб запобігти ослабленню під час постійної вібрації.

Часті запитання

З: Які найпоширеніші сорти кріпильних деталей для машин і як дізнатися, який з них використовувати?

A:Найпоширенішими метричними класами є 8,8, 10,9 і 12,9 для болтів і гвинтів з 8, 10 і 12 гайками. Клас 8.8 — це середньовуглецева сталь з мінімальною міцністю на розрив 800 МПа, яка підходить для машин загального призначення. Клас 10.9 забезпечує міцність на розрив 1000 МПа і використовується в з’єднаннях з високим навантаженням, таких як кріплення двигуна та структурні з’єднання. Марка 12.9 забезпечує найвищу міцність при 1200 МПа, але має знижену пластичність і більшу чутливість до водневої крихкості, тому її слід використовувати лише там, де необхідна висока сила затиску та контрольовані процеси нанесення покриття. Для імперських застібок загальні класи 5 і 8, причому клас 8 еквівалентний метричному класу 10.9. Щоб уникнути передчасного виходу з ладу, завжди підбирайте гайки та болти.

З: Як вибрати між метричними та імперськими машинними кріпленнями?

A:Вибір залежить від походження обладнання, наявного оснащення та стандартів конструкції. Метричні кріплення є стандартними в Європі, Азії та більшості сучасних машин, створених за стандартами ISO. Імперські (дюймові) кріплення поширені в Північній Америці, особливо в старішому обладнанні та системах, розроблених ASME. Не змішуйте метричну та британську різьбу, оскільки кроки різьби та кути бокових сторін відрізняються. Для нових конструкцій YS STEEL рекомендує метричні кріплення для глобальної сумісності та легшого пошуку. Якщо ви замінюєте наявне обладнання, перед замовленням виміряйте діаметр і крок різьби за допомогою різьбового калібру та перевірте відповідність стандарту таблиці ISO або ASME.

З: Які покриття найкраще підходять для корозійних середовищ?

A:Для помірно агресивних внутрішніх середовищ достатньо оцинкування з пасивацією. Для зовнішніх умов і вологих умов гаряче цинкування забезпечує товсте покриття, яке захищає базову сталь протягом десятиліть. У морському середовищі або середовищі з високим вмістом сольових бризок використовуйте покриття з нержавіючої сталі A4 або цинк-нікелевого сплаву. Покриття Dacromet і Geomet чудово підходять для автомобільної та вітрової енергетики, оскільки вони забезпечують високу стійкість до корозії без ризику водневої крихкості. Для обладнання для хімічної обробки кріплення з нержавіючої сталі з тефлоновим покриттям поєднують стійкість до корозії та хімічну інертність. YS STEEL може порекомендувати оптимальне покриття на основі вимог випробування соляним туманом і робочої температури.

Питання: Як зберігати кріплення машин, щоб запобігти корозії та зберегти якість?

A:Зберігайте кріплення в сухому місці з контрольованою температурою та відносною вологістю нижче 60%. Зберігайте їх в оригінальній упаковці до складання. Уникайте прямого контакту з бетонною підлогою або іншими пористими поверхнями, які можуть утримувати вологу. Використовуйте піддони або стелажі з пластиковими або дерев’яними роздільниками. Для пластинчастих кріплень перевірте упаковку на наявність пошкоджень, які можуть оголити поверхню. Якщо кріпильні деталі зберігаються протягом тривалого періоду часу, розгляньте можливість використання мішків з інгібіторами корозії (VCI) або мастила для захисту від іржі. Завжди дотримуйтеся ротації запасів за принципом "перший прийшов - перший вийшов". YS STEEL пакує кріпильні елементи у вологостійкі картонні коробки або мішки для насипу, а також може надати спеціальну упаковку для потреб тривалого зберігання.
